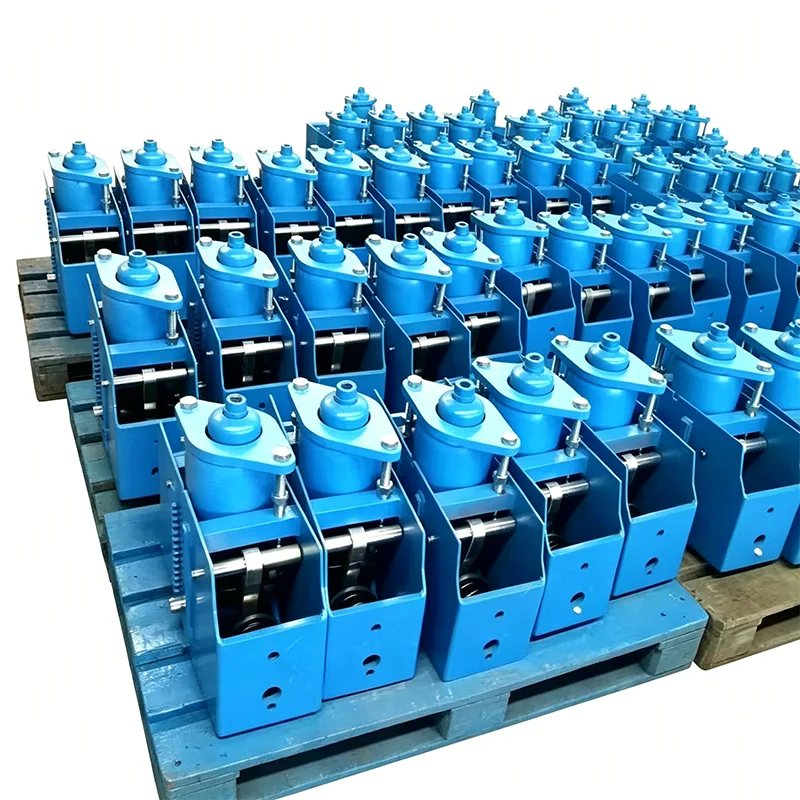

Ausleger mit konstanter Federunterstützung

In großen industriellen Rohrleitungssystemen erzeugen gewöhnliche Federstützen bei erheblichen vertikalen Verschiebungen der Rohrleitungen spürbare Lastschwankungen, die wiederum eine enorme zusätzliche Belastung für die angeschlossenen empfindlichen Geräte (wie Dampfturbinen, Kessel, Kompressoren usw.) bedeuten. Yangzhou Tianshun Pipeline Technology Co., Ltd. nutzt 14 Jahre Erfahrung in der Pipeline-Unterstützungstechnologie und entwickelt und produziert professionell Cantilever Constant Spring Support. Dieses Produkt nutzt das Prinzip des Momentengleichgewichts, um sicherzustellen, dass die Stützkraft während der gesamten vertikalen Verschiebung der Rohrleitung konstant bleibt. Diese Funktion macht es zu einem wichtigen Unterstützungsgerät für Rohrleitungssysteme mit großer Verdrängung und für Szenarien, in denen die Laständerungsrate streng kontrolliert werden muss. Es vermeidet wirksam ungünstige Kraftübertragungen im Rohrleitungssystem und gewährleistet den sicheren Betrieb der Kernausrüstung.

Technische Produktspezifikationen

Kernstruktur und mechanische Eigenschaften

Unsere Cantilever-Konstantfederunterstützung verfügt über eine präzise kombinierte Struktur aus Cantilever-Hebel und Feder und verwandelt komplexe mechanische Balancen in zuverlässige technische Produkte. Seine wichtigsten technischen Parameter und Strukturmerkmale sind wie folgt:

Technische Anwendung und Anpassungsfähigkeit vor Ort

In praktischen technischen Anwendungen ist die Installation von Rohrleitungen häufig mit komplexen Platzbeschränkungen konfrontiert. Unsere Cantilever Constant Spring Support geht vollständig auf die Schwachstellen des Baus vor Ort ein:

Genaue Kaltzustandseinstellung: Vor der Auslieferung komprimieren wir die Feder vor und verriegeln sie in der Kaltzustands-Lastposition entsprechend den vom Kunden angegebenen Rohrleitungsspannungsbedingungen und thermischen Verschiebungsanforderungen. Bei der Montage vor Ort ist lediglich eine Feinjustierung der Gewindesäule erforderlich, um den Entwurfszustand zu erreichen, was die Bauzeit erheblich verkürzt.

Flexible Wurzelmethoden: Die freitragende Struktur passt sich verschiedenen Wurzelbedingungen an. Ob Stahlkonstruktionsträger, Betonfundamente oder Gerätekörper, durch passende Wurzelverbinder (z. B. verschweißte Einzelplatten, Rohrschellentraversen etc.) kann eine stabile Verwurzelung erreicht werden.

Visualisierter Betriebsstatus: Ausgestattet mit hochpräzisen Verschiebungsanzeigeplatten und Lastskalen kann das Betriebs- und Wartungspersonal intuitiv beurteilen, ob sich die Rohrleitung in der vorgesehenen Arbeitsposition befindet, ohne das Gehäuse zu demontieren, was die tägliche Inspektion und vorbeugende Wartung erleichtert.

Strenges Herstellungs- und Qualitätskontrollsystem

Als wichtige Verteidigungslinie für die Pipeline-Sicherheit folgt der gesamte Produktionsprozess der Cantilever Constant Spring Support strengen Qualitätskontrollstandards:

Schweißen und zerstörungsfreie Prüfung: Alle tragenden Schweißnähte werden einer Prüfung des Aussehens und einer zerstörungsfreien Prüfung (Röntgen-/Ultraschallprüfung) gemäß den einschlägigen nationalen Normen unterzogen, um eine narrensichere strukturelle Festigkeit sicherzustellen.

Ermüdungslebensdauertests: Federkomponenten werden strengen Ermüdungstests und Wärmebehandlungsprozessen unterzogen, um sicherzustellen, dass es während Hunderttausender thermischer Wechselzyklen nicht zu plastischer Verformung oder Brüchen kommt.

Werksseitige Verriegelung und Schutz: Jede Einheit ist vor der Auslieferung mit einem Positionierungsstift ausgestattet, der den Hebel in der Arbeitsposition im kalten Zustand verriegelt, um Schäden an der Feder durch versehentliches Verschieben während des Transports und der Installation zu verhindern.

Warum sollten Sie sich für die freitragende Konstantfederunterstützung von Tianshun entscheiden?

Fundiertes technisches Erbe: Basierend auf 14 Jahren Branchenerfahrung und einem professionellen Forschungs- und Entwicklungsteam bieten wir technischen Support für den gesamten Prozess, von der Analyse der Rohrleitungsspannung über die Berechnung der Typauswahl bis hin zur Installationsanleitung.

Globale Projektüberprüfung: Die Produkte haben sich in Energie-, Petrochemie- und Energieprojekten in mehr als 40 Ländern auf der ganzen Welt stabil bewährt und den Tests beim An- und Abschalten mehrerer Einheiten sowie extremen Arbeitsbedingungen standgehalten.

Maßgeschneiderte Servicemöglichkeiten: Bei besonderen Platzbeschränkungen oder nicht standardmäßigen Lastanforderungen können wir maßgeschneiderte Design- und Konstruktionslösungen für freitragende Strukturen anbieten.

Zuverlässige After-Sales-Garantie: Wir haben einen vollständigen Kundenakten- und Reaktionsmechanismus eingerichtet, der während der Stillstandswartung eine Zustandsbewertung, Lastneueinstellung und Austauschanleitung bietet und so die Betriebs- und Wartungsrisiken von Kraftwerken reduziert.
