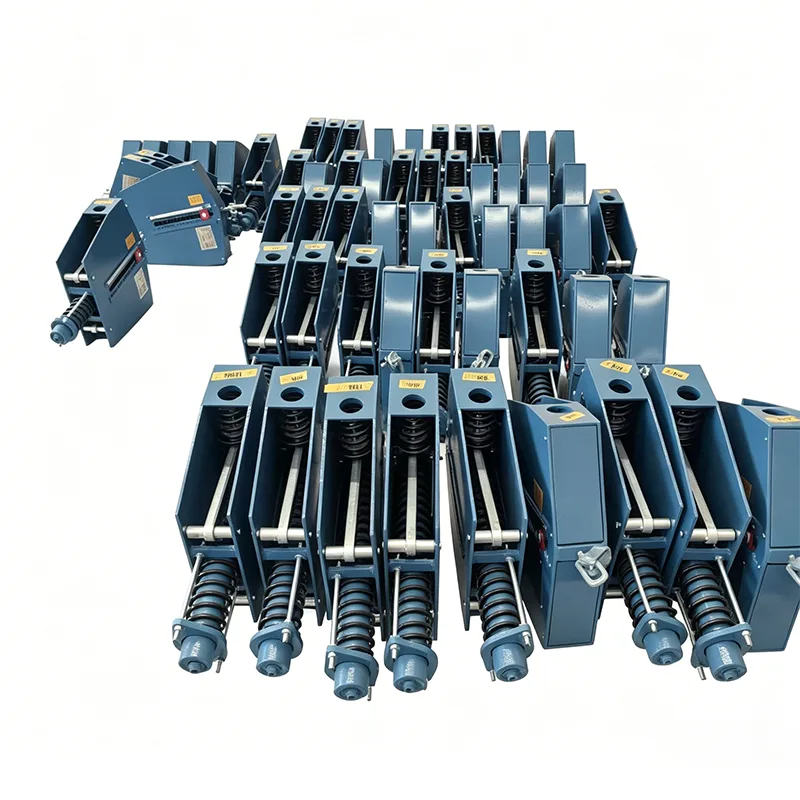

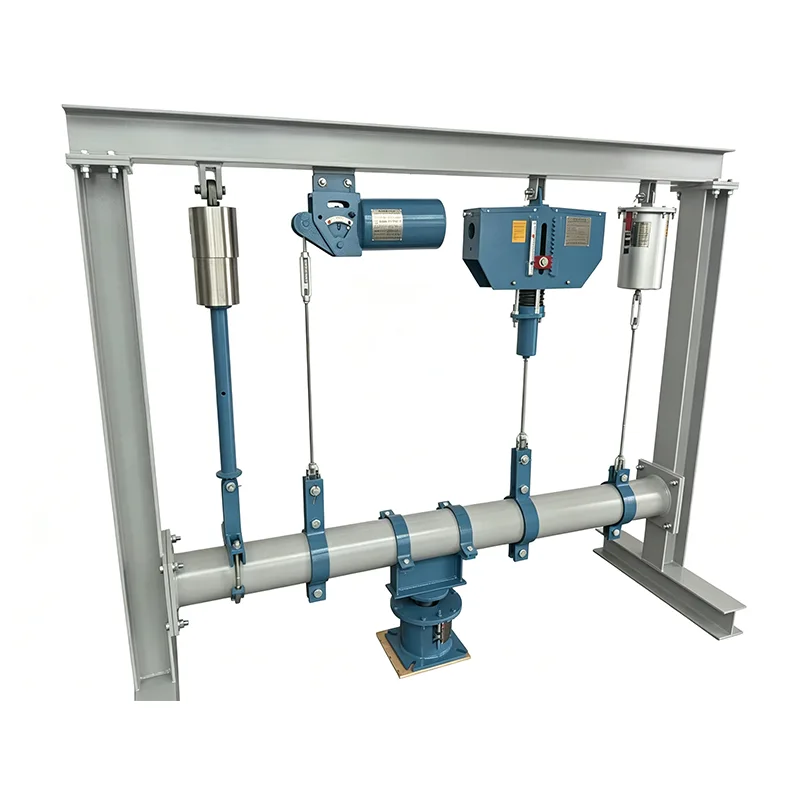

Yangzhou Tianshun Pipeline Technology Co., Ltd. wurde 2012 gegründet und verfügt über 14 Jahre umfassende Erfahrung mit Pipeline-Unterstützungslösungen für die Energieindustrie, wobei die Produkte Dutzende inländische Kraftwerksprojekte bedienen. Unsere Konstantfederunterstützung für Wärmekraftwerke ist ein Spezialprodukt, das strikt in Übereinstimmung mit der DL/T-Reihe von Energieindustriestandards entwickelt wurde. Es wurde speziell für die Hochtemperatur-, Hochdruck- und Langzyklus-Dauerbetriebseigenschaften von Wärmekraftwerken optimiert und ist die zentrale Unterstützungskomponente für die vier großen Rohrleitungssysteme von Kraftwerken.
Im Vergleich zu gewöhnlichen Industrierohrleitungen arbeiten Rohrleitungssysteme von Wärmekraftwerken unter weitaus härteren Bedingungen:
▶ Hohe Temperatur und hoher Druck: Hauptdampfleitungen bei 540℃~620℃, Druck 16MPa~35MPa
▶ Große thermische Verschiebung: Die vertikale Verschiebung von Frischdampfleitungen kann 300–500 mm erreichen
▶ Schwere Lasten: Dickwandige Rohrleitungen mit großem Durchmesser, Einzelhebepunktlast 50–300 Tonnen
▶ Hohe Dauerbetriebsanforderungen: Jährliche Betriebsstunden der Einheit ≥7500 Stunden, mit enormen Abschaltverlusten
▶ Empfindlich gegenüber Geräteschub: Extrem strenge Anforderungen an den Pipeline-Schub an Ein- und Auslässen von Dampfturbinen
▶ Hohes Sicherheitsniveau: Als Druckrohrleitungen eingestuft, mit erheblichen Sicherheitsaufgaben
Gewöhnliche Konstantfederhänger können diese Anforderungen nicht vollständig erfüllen, weshalb eine spezielle Konstantfederunterstützung für Wärmekraftwerke unerlässlich ist.
| Spezifikationstabelle für Aufhänger mit konstanter Feder | Beispiel |
| Modell / Serie | PH, LH, CA, CS, TH |
| Tragfähigkeit (im Betrieb) | 0,1 kN - 500 kN |
| Gesamtreise | 50 mm, 100 mm, 200 mm, 400 mm |
| Tatsächliche Reise | Bis zu 600 mm |
| Lastabweichung (Toleranz) | ±5 % (Standard) / ±3 % (Hochpräz.) |
| Einbaulage | Horizontal / Vertikal |
| Gehäuseoberfläche | Feuerverzinkt / Epoxidharz |
| Betriebstemp. | -20 °C bis +80 °C (Umgebung) |
| Federspulenmaterial | 60Si2Mn / 50CrVA |
| Lastanpassungsbereich | ±10 % (Feldanpassung) |
Aufhängungen und Stützen für Wärmekraftwerke müssen den folgenden Standards der Energiewirtschaft entsprechen:
|
Standardnummer |
Standardname |
Kernanforderungen |
|
DL/T 616 |
Leitfaden für die Wartung und Einstellung von Dampf-Wasser-Rohrleitungen und -Stützen in Wärmekraftwerken |
Anforderungen an die Wartung, Anpassung und Inspektion des Betriebs |
|
DL/T 1113 |
Zulassungsordnung für Rohrleitungshalterungen und -aufhängungen in Wärmekraftwerken |
Werksabnahme- und Installationsabnahmestandards |
|
DL/T 5054 |
Technischer Code für die Gestaltung von Dampf-Wasser-Rohrleitungen in Wärmekraftwerken |
Designauswahl und Lastberechnung |
|
GB/T 17116 |
Rohrleitungsstützen und -aufhänger Teil 1: Technische Spezifikationen |
Allgemeine technische Anforderungen |
Die konstante Federunterstützung für Wärmekraftwerke erfüllt alle oben genannten Standardanforderungen vollständig, und die Lieferdokumente des Werks können direkt für die Qualitätsüberwachung und Abnahme des Kraftwerks verwendet werden.
|
Kraftwerkssystem |
Pipelinename |
Empfohlener Produkttyp |
Typische Parameter |
|
Kesselsystem |
Hauptdampfleitung |
Konstante Federunterstützung für Wärmekraftwerke |
100–300 Tonnen, 200–400 mm Verdrängung |
|
Kesselsystem |
Dampfleitung aufwärmen |
Konstantfederaufhänger/-stütze |
80–200 Tonnen, 250–450 mm Verdrängung |
|
Speisewassersystem |
Hochdruck-Speisewasserleitung |
Konstante + variable Kraftkombination |
30–100 Tonnen, 100–250 mm Verdrängung |
|
Dampfturbinensystem |
Turbinen-Einlass-/Auslassrohrleitungen |
Hochpräzise konstante Federunterstützung |
50~150 Tonnen, Konstanz ≤±4% |
|
Luft-, Rauchgas- und Kohlesystem |
Heißluftkanäle, Rauchgaskanäle |
Federunterstützung mit variabler Kraft |
10 bis 50 Tonnen, 50 bis 150 mm Verdrängung |
|
Extraktionsdampfsystem |
Dampfextraktionsleitungen in allen Phasen |
Variable Kraft + konstante Kraft |
5 bis 50 Tonnen, 50 bis 200 mm Verdrängung |
|
Entwässerungssystem |
Entwässerungs- und Abschlämmleitungen |
Feder mit variabler Kraft |
1 bis 20 Tonnen, 30 bis 100 mm Verdrängung |
|
Chemisches Wassersystem |
Zusatzwasser, Kondensat |
Starre Unterstützung + variable Kraft |
Kleine Last, kleiner Hubraum |
Die Federn bestehen aus hochtemperaturbeständigem 60Si2CrVA-Federstahl, der die Spannungsrelaxation bei 400 °C um 50 % reduziert
Hochtemperaturteile bestehen aus hitzebeständigem 12Cr1MoV-Stahl, um Kriechen bei hohen Temperaturen zu vermeiden
Ausgestattet mit wärmeisolierenden Rohrschuhen, um die Wärmeübertragung von Rohrleitungen auf Federn zu blockieren
Die Betriebstemperatur der Feder wird auf unter 120 °C kontrolliert, um eine langfristige Leistungsstabilität zu gewährleisten
Die Konstanz wurde auf ≤±4 % verbessert, wodurch der Schub auf Dampfturbinen minimiert wurde
Vor der Auslieferung sowohl für kalte als auch heiße Arbeitsbedingungen kalibriert
Auf 1 mm genaue Weganzeige zur bequemen Betriebsüberwachung
Zur Unterstützung der Pipeline-Spannungsanalyse sind Last-Verschiebungs-Kurven verfügbar
Nockenoberfläche mit Hochfrequenz-Abschreckung + Aufkohlungsbehandlung, 5x längere Verschleißlebensdauer
Stiftwellen mit selbstschmierenden Buchsen, wartungsfreie Ausführung
Alle Schrauben mit Lockerungsschutz versehen, kein Lockern durch Vibration
Korrosionsschutzklasse C4, geeignet für Kraftwerksumgebungen im Freien
Präzise Kalibrierung gemäß den Belastungen des Designinstituts vor der Auslieferung, direkte Installation vor Ort
Ausgestattet mit einem speziellen Entriegelungswerkzeug, Entriegelung mit einem Klick nach der Installation
Externer Lastanpassungsmechanismus, der eine Online-Feinabstimmung während des Betriebs ermöglicht
Deutliche Wegmarkierungen zur einfachen Beobachtung durch Kraftwerksinspektionspersonal
Obere und untere mechanische Grenzen zur Vermeidung von Schäden durch Überfahren
Sicherheitsfaktor der Aufhängerstange ≥5-fach, wodurch Bruchrisiko ausgeschlossen wird
Federbruchsicherung sorgt für sicheren Halt auch unter extremen Bedingungen
Überlastungswarnmarkierungen weisen den Bediener auf eine rechtzeitige Handhabung hin
Häufige Probleme und vorbeugende Maßnahmen
|
Betriebsproblem |
Ursachenanalyse |
Vorbeugende Maßnahmen |
|
Federverriegelung nicht gelöst |
Vergessen, die Sicherungsbolzen nach der Installation zu entfernen |
Muss in der Checkliste zur Installationsabnahme enthalten sein |
|
Verdrängungsblockierung |
Mechanismus rostet, mangelnde Schmierung |
Jährliche Inspektion und Schmierung der Stiftwellen |
|
Große Lastabweichung |
Das tatsächliche Rohrleitungsgewicht stimmt nicht mit der Konstruktion überein |
Einen Monat nach dem Betrieb erneut prüfen und einstellen |
|
Kippen des Kleiderbügels |
Große horizontale Rohrleitungsverschiebung |
Wählen Sie Strukturen aus, die eine Durchbiegung ermöglichen |
|
Starke Korrosion |
Küstenumgebungen im Freien |
Wählen Sie verzinkte oder rostfreie Materialien |
Überprüfen Sie die Position des Verschiebungsindikators und vergleichen Sie sie mit historischen Aufzeichnungen
Stellen Sie sicher, dass alle Verriegelungsbolzen entfernt wurden
Untersuchen Sie die Hängestangen und Stiftschäfte auf Verformung und Risse
Schweißnähte auf Risse prüfen
Überprüfen Sie die Integrität der Korrosionsschutzbeschichtung
Erfassen Sie Betriebsdaten und erstellen Sie ein Support-/Hängerbuch
Bei ordnungsgemäßer Wartung beträgt die Lebensdauer der Thermal Power Plant Constant Spring Support über 20 Jahre, was der Lebensdauer der Hauptausrüstung des Kraftwerks entspricht.
Lieferstandards für Kraftwerksprojekte. Paket mit Werksdokumenten (Erfüllung der Anforderungen an die Qualitätsüberwachung von Kraftwerken):
Produktqualifikationszertifikat
Materialqualitätszertifikate
Frühjahrstestberichte
Vollständige Maschinenlasttestkurven
Installations- und Bedienungsanleitung
Aufzeichnungen zur Werksinspektion
Technische Offenlegung des technischen Personals vor Ort
Installationsanleitung und Inbetriebnahme
Unterstützung des Teilversuchsbetriebs des Kraftwerks
Begleitung des 168-stündigen Probebetriebs der Einheit
Betreuung von mehr als 30 inländischen Kraftwerksprojekten, darunter 300-MW-, 600-MW- und 1000-MW-Einheiten
Bereitstellung von Unterstützung für vier große Pipelines einer ultra-überkritischen 1000-MW-Einheit
Bei einem Renovierungsprojekt für ein Wärmekraftwerk wurden über 200 Stützen/Aufhänger ersetzt
Keine Qualitätsbeschwerden in aufeinanderfolgenden Jahren, hohe Wiederholungskaufrate bei Kraftwerken
3 Jahre Produktgarantie, kostenlose Reparatur und Ersatz während der Garantiezeit
24-Stunden-Reaktion bei Kraftwerksnotfällen, Vor-Ort-Unterstützung innerhalb von 48 Stunden
Lebenslange technische Beratung und Ersatzteilversorgung
Jährlicher Inspektionsservice für Stützen/Aufhänger verfügbar
Die konstante Federunterstützung für Wärmekraftwerke ist die zuverlässige Stütze für Hochtemperatur- und Hochdruckrohrleitungen in Wärmekraftwerken. Mit 14 Jahren umfassender Erfahrung in der Energiebranche verstehen wir die Arbeitsbedingungen und Standardanforderungen von Kraftwerken genau und sorgen mit professionellen Produkten und Dienstleistungen für einen sicheren und stabilen Anlagenbetrieb.
