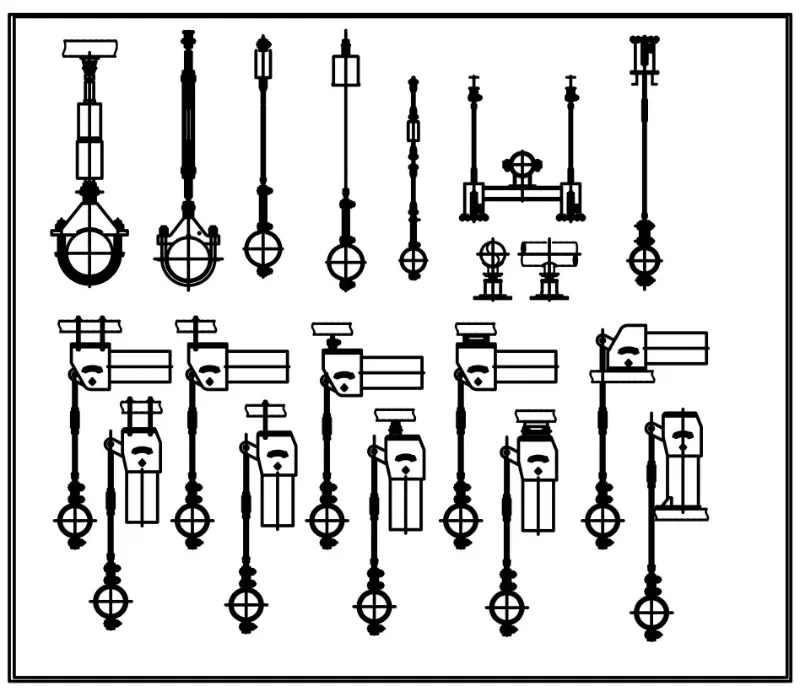

Konstantfederaufhänger mit hoher Kapazität

Yangzhou Tianshun entwickelt und fertigt seit 2012 Federstützen mit konstanter Belastung. Unsere Hochlastaufhänger, die Konstruktionslasten von bis zu 500 kN abdecken und darüber hinaus anpassbar sind, werden in einer 35.000 m² großen Anlage mit über 100 qualifizierten Mitarbeitern gebaut. Jede Einheit wird voreingestellt, getestet und mit vollständiger Dokumentation an Projekte in mehr als 45 Ländern geliefert.

Technischer Überblick

Wir konvertieren zwischen nationalen Normen, sofern die Parameter technisch kompatibel sind. Es werden keine Korrekturfaktoren angewendet, wenn die Auslegungslasten und -wege innerhalb der Grenzen der gewählten Norm liegen.

Warum eine konstante Last bei der Hochlastrohrunterstützung wichtig ist

Wenn ein Hochlast-Aufhänger mit konstanter Feder aufgrund der Wärmeausdehnung eine große vertikale Verschiebung erfährt, ändert eine variable Federhalterung ihre Widerstandskraft, wenn die Feder zusammengedrückt oder ausgefahren wird. Diese Lastschwankungen können unerwünschte Spannungen auf die Rohrwand, angeschlossene Geräte und angrenzende Stützen übertragen. Eine Aufhängung mit konstanter Feder beseitigt dieses Problem, indem sie von der kalten Position in die heiße Betriebsposition und überall dazwischen eine nahezu unveränderte Stützkraft liefert.

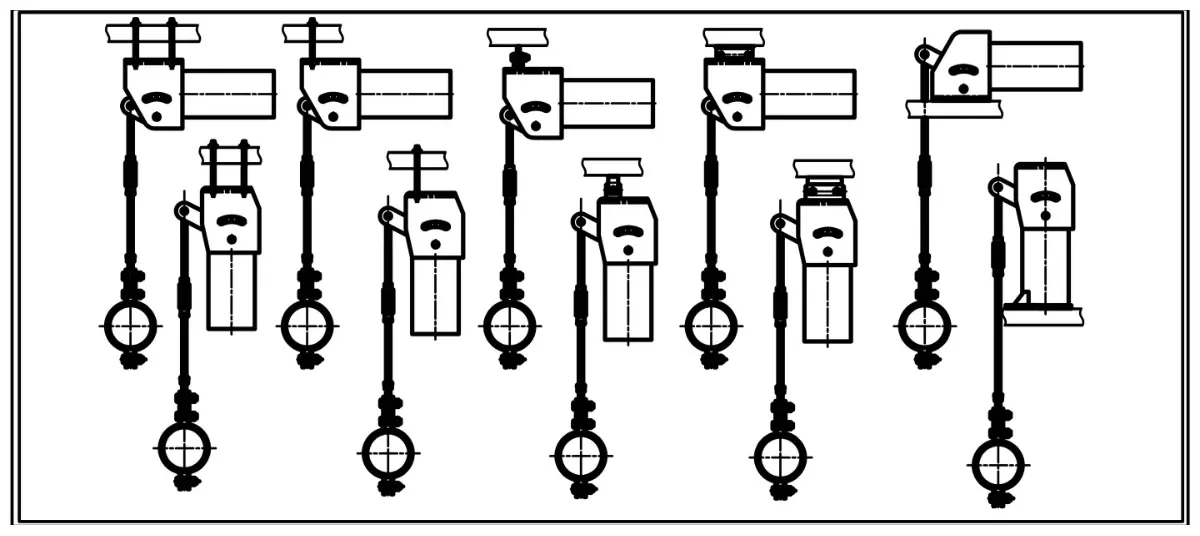

Der Mechanismus verwendet eine Druckfeder, die über eine Kurbel- und Pleuelstangenbaugruppe wirkt. Die Geometrie ist so ausgelegt, dass das Federdrehmoment um den Hauptdrehpunkt an jedem Punkt des Hubs dem Lastdrehmoment entspricht. Das Ergebnis ist eine Stützkraft, die unabhängig davon, wie weit sich das Rohr vertikal bewegt, in einem engen Abweichungsbereich bleibt.

Konstruktionsmerkmale, die Zuverlässigkeit bei hoher Last ermöglichen

Robuste Tragfähigkeit mit geringer Abweichung

Standardmodelle decken Betriebslasten von 0,1 kN bis 500 kN ab. Für Lasten über 500 kN konstruieren wir maßgeschneiderte Stützen nach Kundenzeichnungen und -spezifikationen. Die Lastabweichung wird standardmäßig innerhalb von ±5 % des Nennwerts gehalten, wobei eine Hochpräzisionsoption ±3 % erreicht. Diese enge Toleranz wird vor dem Versand auf unserer Kalibrierbank überprüft.

Stabile Struktur für schwere Vertikalfahrten

Das Gehäuse dient als Schutzgehäuse und hält Bauschutt und Verunreinigungen vor Ort von der Feder und dem Gestänge fern. Standardverfahrwege von 50 mm, 100 mm, 200 mm und 400 mm sind verfügbar, und tatsächliche Verfahrwege bis zu 600 mm können geliefert werden, wenn die Rohrleitungsanordnung dies erfordert. Obere und untere Endanschläge sind integriert, um ein Überfahren in beide Richtungen zu verhindern, und eine sichtbare Wegskala ermöglicht es den Installationsteams, die Position jederzeit zu bestätigen.

Federmaterialien, die für eine lange Lebensdauer ausgewählt wurden

Federspulen sind aus 60Si2Mn- oder 50CrVA-Stahl gewickelt, die beide aufgrund ihrer hohen Ermüdungsfestigkeit und gleichbleibenden Leistung über Jahre hinweg bei thermischen Wechselbelastungen ausgewählt wurden. Die Kombination aus gutem Material und kontrollierten Wickelprozessen unterstützt die stabile Lastleistung und die langen Wartungsintervalle, die in Kraftwerken und Prozessanlagen erwartet werden.

Vor Ort ohne Rätselraten einstellbar

Über eine Lasteinstellschraube lässt sich die Stützkraft vor Ort feinjustieren. Durch Drehen der Schraube in die markierte Richtung wird die Last in Schritten von 2 % erhöht oder verringert, wobei der Gesamteinstellbereich je nach Modell ±10 % bis ±20 % beträgt. Eine Skala neben der Schraube zeigt die Einstellung direkt an, sodass der Monteur die erforderliche Einstellung vornehmen kann, ohne das Gerät zu entfernen oder externe Kraftmessdosen zu verwenden.

Voreingestellte Stifte, die die Installation und den Hydrotest vereinfachen

Jeder Federhänger verlässt das Werk mit roten voreingestellten Stiften, die auf die vom Kunden vorgegebene Kalteinbauposition eingestellt sind. Die Stifte verriegeln den Mechanismus, sodass das Rohrleitungssystem ohne weitere Auslenkung der Federanordnung hydrostatisch getestet oder chemisch gereinigt werden kann. Unsere Standardstifte sind so ausgelegt, dass sie während der Prüfung bis zum Doppelten der Nennbetriebslast standhalten. Wenn höhere Prüflasten zu erwarten sind, verstärken wir die Bolzenbaugruppe, nachdem wir dies bei der Bestellung mitgeteilt haben. Vor der Inbetriebnahme des Systems müssen die Stifte entfernt werden.

Qualitätskontrolle und Rückverfolgbarkeit

Unser Qualitätssystem ist nach ISO 9001:2015 zertifiziert. Jedes Federhänger mit konstanter Feder wird auf einem kalibrierten Prüfstand montiert und auf die vom Kunden angegebene Last und Federweg voreingestellt. Wir zeichnen die Last an mehreren Positionen entlang des Hubs auf, um zu bestätigen, dass die Abweichung innerhalb der angegebenen Toleranz bleibt. Diese Prüfprotokolle werden aufbewahrt und können der Sendung beigelegt werden.

Materialzertifizierungen für Federwindungen, Baustahl und Verbindungselemente sind bis zum Werk rückverfolgbar. Für Projekte, die die Einhaltung von ASME B31.1, B31.3, EN 13480 oder anderen internationalen Vorschriften erfordern, stellen wir die erforderlichen Dokumentationspakete bereit, einschließlich Schweißverfahrensqualifikationen und NDT-Berichten (sofern zutreffend).

Wo Hochleistungs-Konstantfederaufhänger zum Einsatz kommen

Diese Stützen werden überall dort eingebaut, wo ein Rohrsystem große vertikale Verschiebungen erfährt und wechselnde Stützkräfte nicht vertragen kann. Zu den typischen Installationen gehören Hauptdampfleitungen in Wärme- und Kernkraftwerken, Heißüberhitzungsleitungen, Steigleitungen für Kesselspeisewasser und Hochtemperatur-Prozessleitungen in Raffinerien und Chemieanlagen. In jedem Fall hält der Aufhänger eine nahezu konstante Belastung von kalt nach heiß aufrecht und verhindert so eine unerwünschte Spannungsübertragung auf Turbinenanschlüsse, Behälterdüsen und andere empfindliche Geräte.

Häufig gestellte Fragen

Wie unterscheidet sich ein Federhänger mit konstanter Feder von einer variablen Federhalterung?

Eine variable Federunterstützung ändert ihre Belastung, wenn die Feder ausgelenkt wird, was bedeutet, dass das Rohr im kalten und heißen Zustand eine unterschiedliche Kraft erfährt. Ein Konstantfederhänger ist so konzipiert, dass die Stützkraft über den gesamten Hub nahezu gleich bleibt. Dies verhindert, dass Lastschwankungen Spannungen in das Rohrsystem übertragen, was besonders bei kritischen Leitungen mit großen vertikalen Bewegungen wichtig ist.

Kann Tianshun Kleiderbügel mit einer Nennkraft von über 500 kN herstellen?

Ja. Wir behandeln Hochleistungsunterstützungen als kundenspezifische Aufträge. Sie können uns die Konstruktionszeichnungen zusenden oder die Last, den Hub, die Endverbindungen und den anwendbaren Code angeben. Unser Ingenieurteam entwirft den Kleiderbügel entsprechend und stellt vor der Herstellung Genehmigungszeichnungen zur Verfügung.

Welchen Zweck haben die roten voreingestellten Stifte und wann sollten sie entfernt werden?

Die voreingestellten Stifte verriegeln den Kleiderbügel in der kalten Einbauposition. Sie halten den Mechanismus starr, sodass das Rohrsystem gefüllt, hydrogetestet oder chemisch gereinigt werden kann, ohne dass sich die Feder bewegt. Die Stifte dürfen erst entfernt werden, nachdem alle Tests abgeschlossen sind und bevor das System für den Normalbetrieb in Betrieb genommen wird. Wenn sie während des Betriebs an Ort und Stelle belassen würden, würde dies die Funktionsfähigkeit des Kleiderbügels beeinträchtigen.

Nach welchen internationalen Standards können Sie arbeiten?

Wir liefern regelmäßig Federhänger gemäß GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L und JIS B 8501. Wenn Ihr Projekt eine andere Norm erfordert, senden Sie uns bitte die Spezifikation und wir werden die Einhaltung bestätigen.

Kann die Gehäuseoberfläche an korrosive oder Offshore-Umgebungen angepasst werden?

Unsere Standardausführungen sind feuerverzinkt und mit Epoxidlack lackiert. Für stark korrosive Atmosphären können wir spezielle Beschichtungssysteme auftragen oder das Gehäuse aus Edelstahl fertigen. Bitte geben Sie bei Ihrer Anfrage die Umgebungsbedingungen an, damit wir Ihnen ein passendes Schutzsystem vorschlagen können.

Wie lauten Ihre Zahlungsbedingungen und typischen Lieferzeiten?

Wir akzeptieren Zahlungen per Überweisung. Die Lieferzeiten hängen von der Bestellmenge und der Komplexität der kundenspezifischen Einstellungen ab. Standardmäßige Federaufhänger können jedoch in der Regel innerhalb von vier bis sechs Wochen nach Auftragsbestätigung hergestellt und voreingestellt werden. Eine beschleunigte Lieferung kann während der Vertragsverhandlung besprochen und vereinbart werden.

Zusammenarbeit mit Tianshun

Wenn Sie sich nach einem Hochlast-Konstantfederhänger erkundigen, wird Ihnen ein engagierter Kundenbetreuer zugewiesen, der sich mit der Konstruktion von Rohrhalterungen und nicht nur mit kommerziellen Begriffen auskennt. Unser Engineering-Team überprüft Ihre Last-, Hub- und Rohrleitungsstandardanforderungen und antwortet innerhalb von 24 Stunden mit einem technischen Vorschlag. Kundenspezifische Konfigurationen – nicht standardmäßige Reisen, erweiterte Temperaturbereiche, spezielle Materialien oder projektspezifische Dokumentation – werden als Teil unseres normalen Lieferumfangs behandelt.

Nach der Lieferung stellen wir Installationsanleitungen, voreingestellte Anweisungen zum Entfernen der Stifte und Wartungshinweise zur Verfügung. Mehr als 70 % unseres Geschäfts stammen aus Nachbestellungen von Kunden, die auf unsere Unterstützung angewiesen sind, um Zyklus für Zyklus eine vorhersehbare Leistung zu erbringen.
